Abrazadera Alta resistencia

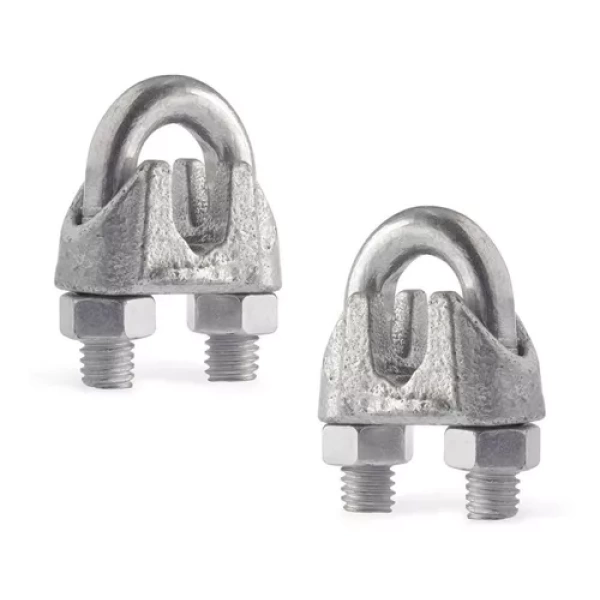

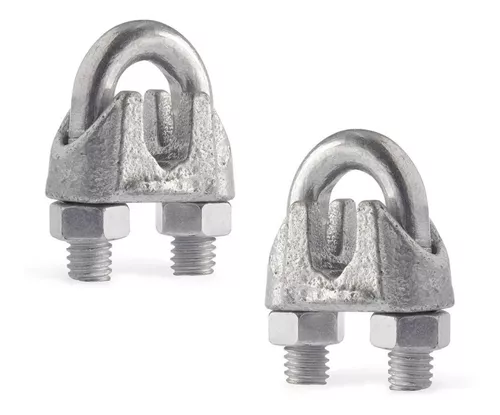

Abrazadera Tipo G-450

• Base forjada, templada y revenida.
• Base galvanizada por inmersión en caliente, para resistir la acción corrosiva y oxidante.
• La medida nominal aparece estampada en sobre relieve en la base (equivale al diámetro del cable a utilizar).
• El perno en U es galvanizado electrolíticamente y posteriormente pintado. Las tuercas también son galvanizadas electrolíticamente.
• Fabricadas en orden para cumplir con las normas FF-C-450 tipo 1 clase 1 y ASMEB30.26.

Enviar mensaje

Description

Abrazadera Tipo G-450

Características

	Dimensiones (pulgadas)
Diámetro	A	B	C	D	E	F	G	H	Torque Lbs-Pie	Peso (kg.)	Unidades Min. x ojo de estrobo
1/8″	0,22	0,72	0,44	0,47	0,41	0,38	0,81	0,94	4,5	0,027	2
1/4″	0,31	1,03	0,50	0,75	0,66	0,56	1,19	1,44	15	0,088	2
5/16″	0,38	1,38	0,75	0,88	0,72	0,69	1,31	1,69	30	0,13	2
3/8″	0,44	1,50	0,75	1,00	0,91	0,75	1,63	1,94	45	0,22	2
1/2″	0,50	1,88	1,00	1,19	1,13	0,88	1,91	2,28	65	0,34	3
5/8″	0,56	2,38	1,25	1,31	1,34	0,94	2,06	2,50	95	0,47	3
3/4″	0,62	2,75	1,44	1,50	1,41	1,06	2,25	2,84	130	0,64	4
7/8″	0,75	3,12	1,62	1,75	1,59	1,25	2,44	3,16	225	0,98	4
1″	0,75	3,50	1,81	1,88	1,78	1,25	2,63	3,47	225	1,18	5
1-1/8″	0,75	3,88	2,00	2,00	1,91	1,25	2,81	3,59	225	1,28	6
1-1/4″	0,88	4,25	2,13	2,31	2,19	1,44	3,13	4,13	360	1,95	7
1-1/2″	0,88	4,94	2,38	2,59	2,44	1,44	3,41	4,44	360	2,45	8
